隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。

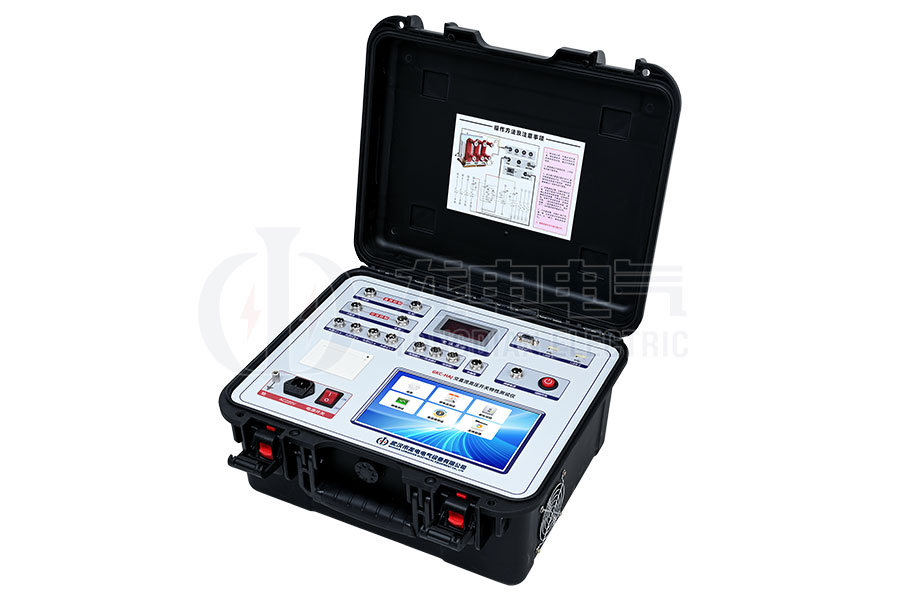

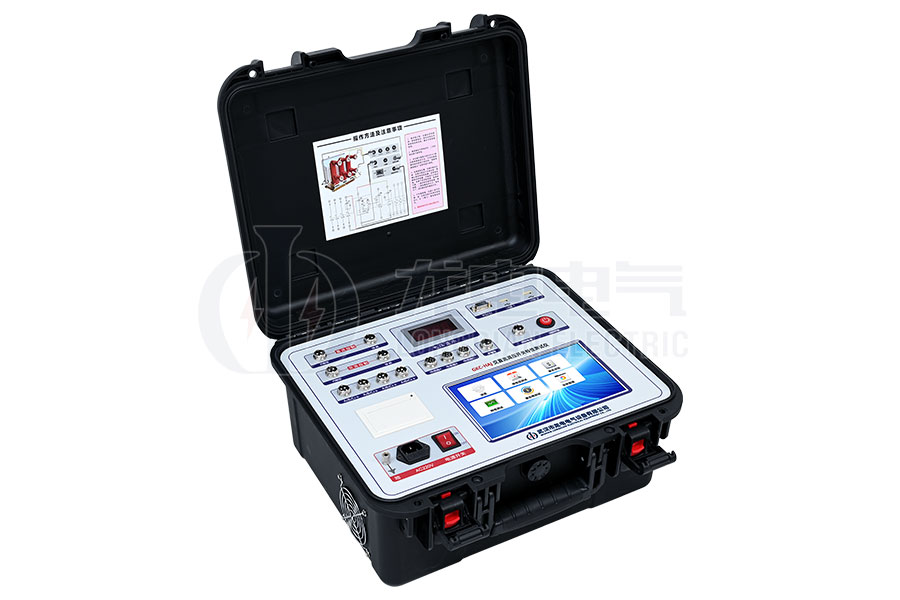

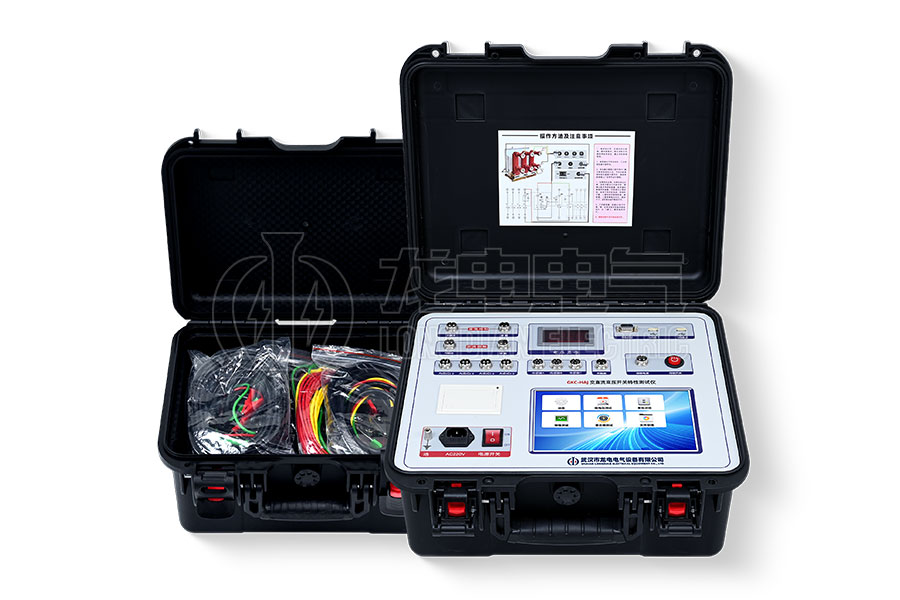

為了滿足廣大用戶對各類高壓開關動特性測試的需求，龍電電氣精心研發了全新的高壓開關動特性測試儀。GKC-HAJ交直流高壓開關機械特性測試儀能夠精準測量各種電壓等級的少油、多油、真空、六氟化硫、特種等高壓斷路器的機械動特性參數，具有操作簡便、數據準確、抗干擾性強、體積小巧、外觀精美等優點。除了滿足市場上一般的高壓開關的動特性測試外，還提供交直流測試，以滿足不同類型斷路器的測試需求，使得測試儀能夠?qū)Ω邏洪_關進行有效的機械特性測試。

產品別稱：高壓開關機械特性測試儀、斷路器機械特性測試儀、高壓開關動特性測試儀、斷路器動特性測試儀、高壓開關特性測試儀、斷路器特性測試儀、高壓開關綜合特性測試儀、高壓開關時間特性測試儀、高壓開關參數測試儀

1. 高性能硬件配置

• 采用嵌入式工控機（Cortex?-A8處理器，1GHz主頻），搭配9寸彩色觸摸屏，支持中英文輸入，操作直觀便捷。

• 內置高速熱敏打印機，支持現場即時打印測試數據（當前頁/綜合模式）。

• 集成AC/DC 6～270V可調操作電源，最大輸出電流20A，滿足多種斷路器低電壓動作試驗需求。

2. 多功能測試與分析

• 全面參數測量：單次動作即可獲取12路斷口的合/分閘時間、不同期、彈跳時間/次數、開距、超程、剛合速度、線圈電流等參數，支持三路傳感器同步測量或推算速度。

• 高精度技術指標：

  時間測量范圍：0.10ms～200s，分辨率最高達0.01ms，準確度±0.05%+0.1ms。

  速度測量范圍：0.001～25.0m/s（支持直線、旋轉、激光傳感器），準確度±0.1m/s。

  行程測量分辨率：0.1mm（直線傳感器），0.08°（旋轉傳感器）。

• 包絡線分析：支持生成標準包絡線，對比分析開關性能，并提供震動頻率分析功能。

3. 廣泛適用性

• 兼容國內外各類高壓斷路器（SF6、真空、油開關等）及GIS組合電器。

• 支持多種觸發方式（內觸發、外觸發、手動觸發），適配電磁機構、永磁機構等復雜場景。

4. 智能化操作與擴展

• 內置存儲可保存30000組數據，支持U盤導出、RS232/WIFI聯機（選配），便于數據管理與遠程分析。

• 菜單化界面支持自定義設置（開關類型、傳感器參數、觸發時間等），并可通過“創建新開關”功能適配特殊場景。

5. 高可靠性設計

• 內置抗干擾電路，適用于500kV變電站等高電磁干擾環境。

• 斷口信號端配備泄放回路，保障儀器在高壓感應環境下的安全性。

6. 便捷安裝與維護

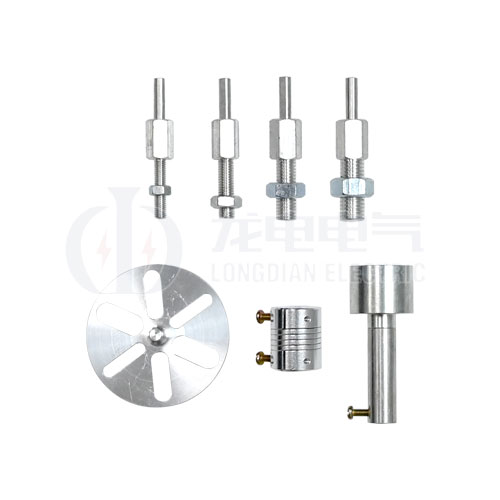

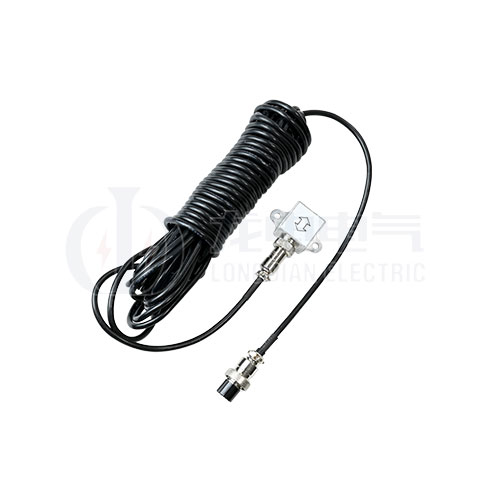

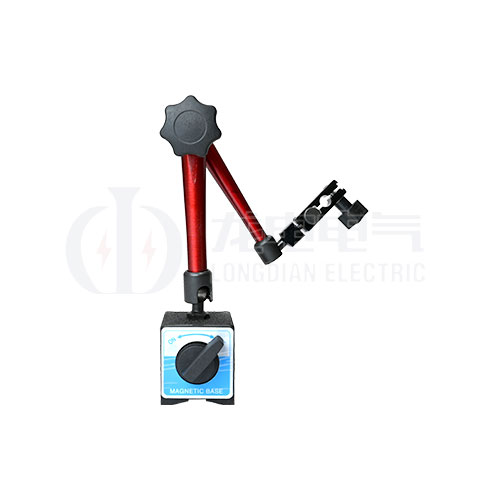

• 標配多種傳感器（直線、旋轉、加速度）及專用支架，安裝靈活，適配不同斷路器結構。

• 提供傳感器自動校準功能，支持傳感器長度自定義輸入，確保測量準確性。

核心優勢：一機多用、高精度、強抗干擾、操作智能，全面滿足高壓斷路器機械特性測試需求，適用于電力系統運維、設備驗收及故障診斷等場景。
